Tutorial Scratch S4A 02 Conectar 7 Segmentos



Ahora te enseñaremos a conectar un 7 Segmentos a tu Arduino



Explicación paso a paso:

SCRATCH 302 S4A 7 SEGMENTOS





Vamos a añadir un módulo 7 Segmentos y lo vamos a programar para que muestre los números que pulsemos en el teclado del Pc.

Material:

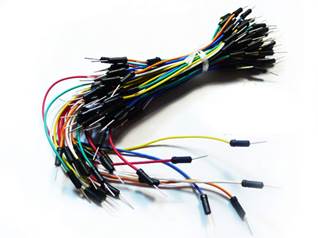

1 Arduino, 1 Led Rojo, 1 Protoboard, Numerosos Cables de Colores con conectores para protoboard, 1 Bluetooth ROHS PARA ARDUINO, 1 Portabaterías con 4 Pilas, 1 Conector de Portabaterías, Módulo 7 Segmentos

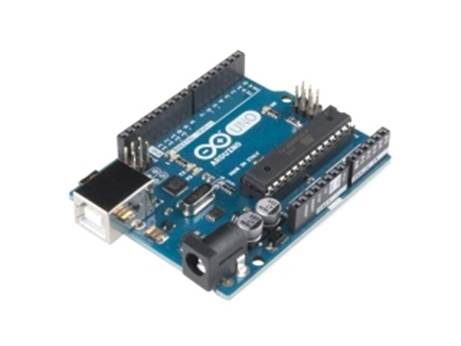

Arduino UNO Original con ATMega328

Donde encontrarlo



Diffused LED - Red 10mm

Donde encontrarlo



Small Breadboard

Donde encontrarlo



http://www.electan.com/images/Seeedstudio/234.jpg

Donde encontrarlo

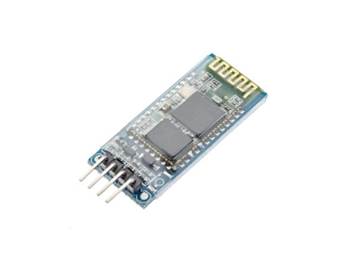

Módulo Bluetooth HC-06

Donde encontrarlo

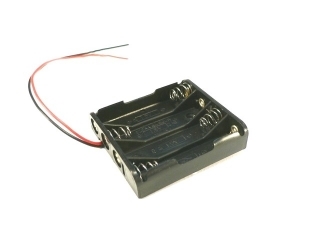

Portapilas 4 pilas tipo AA

Donde encontrarlo



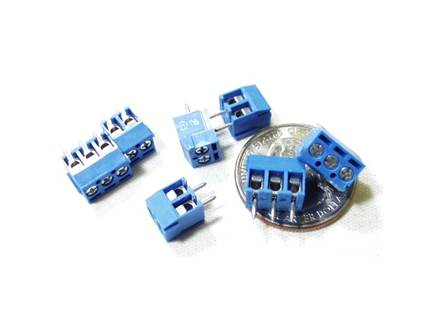

http://www.electan.com/images/PRT-08084-01.jpg

Donde encontrarlo

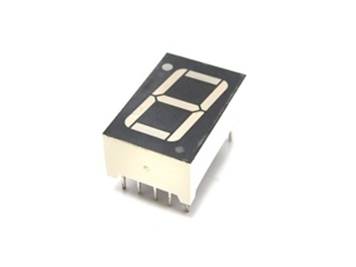

Display 7 Segmentos Rojo 14mm Anodo Común

Donde encontrarlo





PASOS:

Partimos de nuestro circuito de siempre.

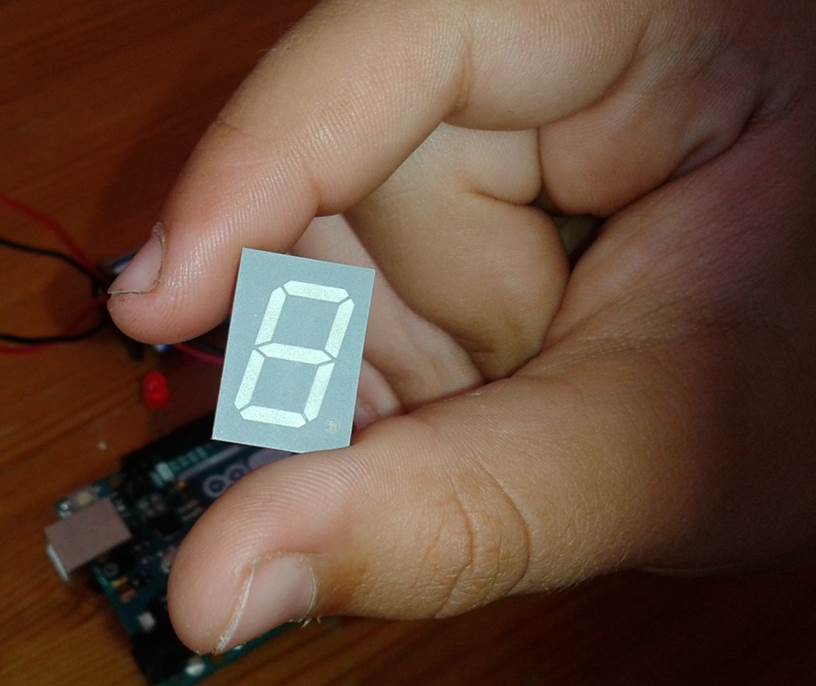

Le añadimos un módulo de 7 Sementos:

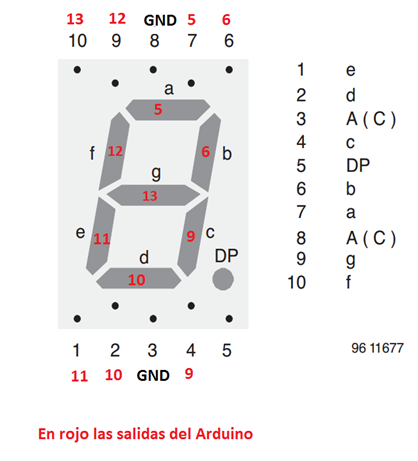

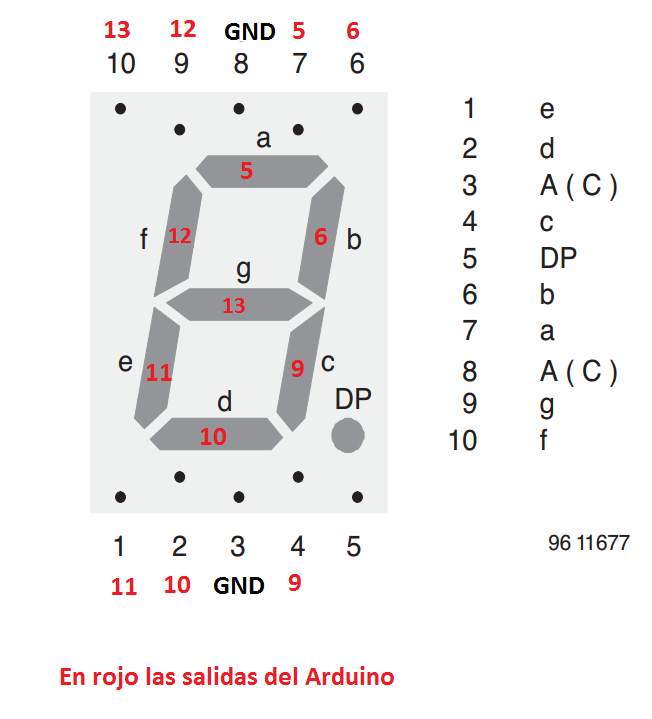

Seguiremos esta pauta:

Montaremos este circuito:

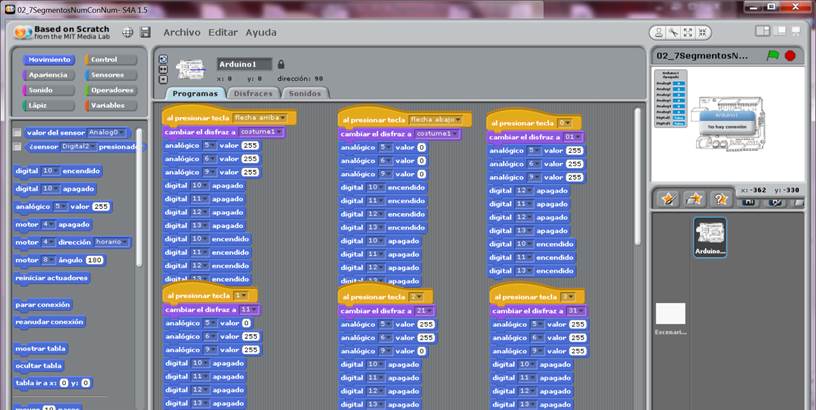

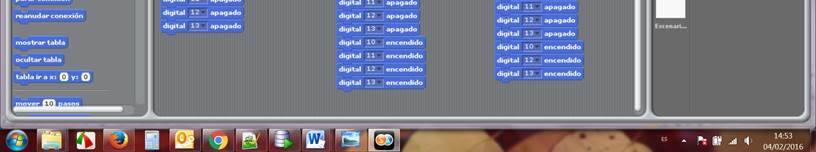

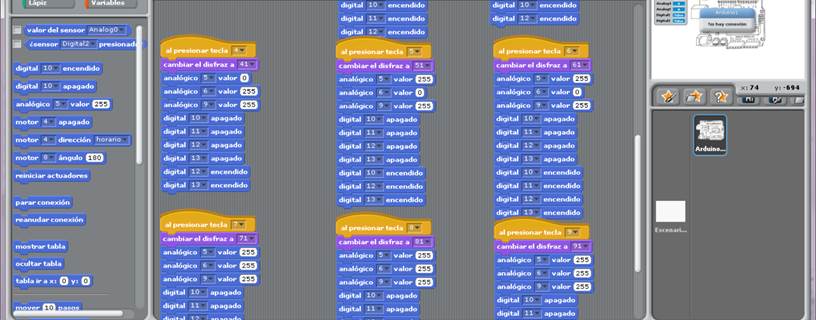

Y programaremos esta aplicación:

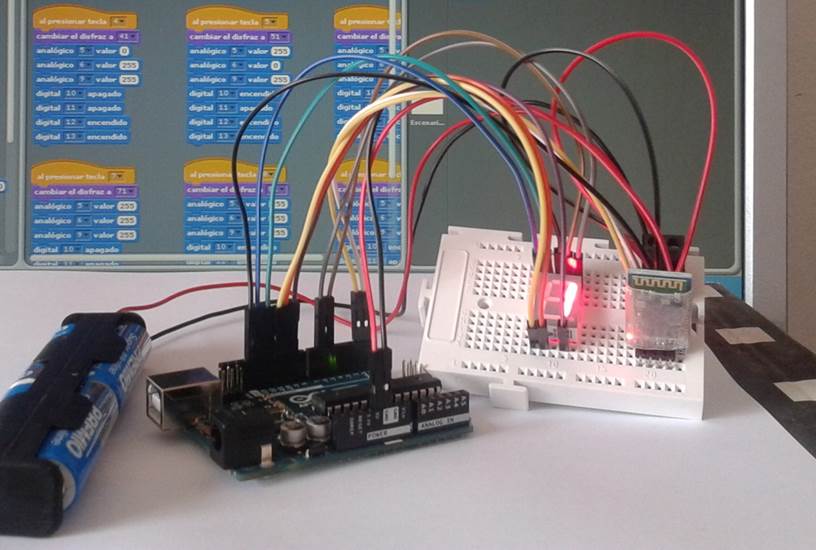

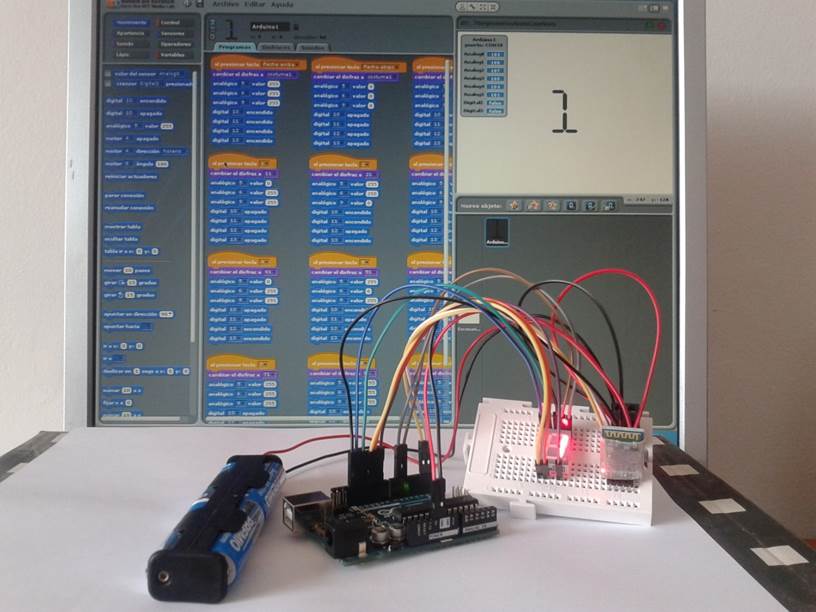

El resultado es el siguiente:







Video Resumen

Ver en YouTube

Para ver el video más lento: Configuración - Velocidad - 0,5...

Ver todos los demás
