Tutorial Scratch S4A 04 Sensores y Botones



No solo podemos dar instrucciones a Arduino, también podemos preguntarle, por ejemplo, cuando se ha pulsado un botón...



Explicación paso a paso:

SCRATCH 304 S4A SENSOR PULSADOR





Nuestro Arduino no solo puede dar instrucciones, también puede leer lo que le decimos a través, por ejemplo, de un pulsador.

Material:

1 Arduino, 1 Led Rojo, 1 Protoboard, Numerosos Cables de Colores con conectores para protoboard, 1 Bluetooth ROHS PARA ARDUINO, 1 Portabaterías con 4 Pilas, 1 Conector de PortabateríasSCRATCH 304 S4A SENSOR PULSADOR, 1 Pulsador, 1 resistencia de 10 k Ohmios

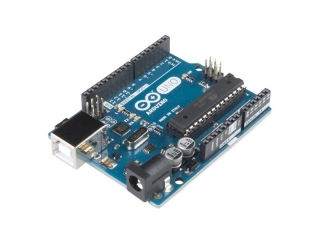

Arduino UNO Original con ATMega328

Donde encontrarlo



Diffused LED - Red 10mm

Donde encontrarlo



Small Breadboard

Donde encontrarlo



http://www.electan.com/images/Seeedstudio/234.jpg

Donde encontrarlo



Módulo Bluetooth HC-06

Donde encontrarlo



Portapilas 4 pilas tipo AA

Donde encontrarlo



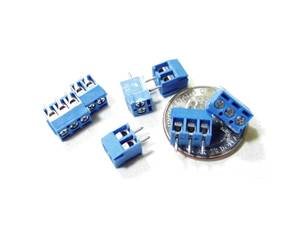

http://www.electan.com/images/PRT-08084-01.jpg

Donde encontrarlo



Pulsador 1 circuito 12x12 mm. long. pulsador 3.6 mm. CI

Donde encontrarlo



Donde encontrarlo





PASOS:

Partimos de nuestro circuito de siempre.

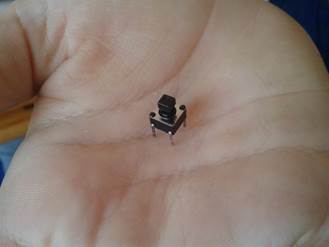

Le añadimos un pulsador:

Es importante que las patitas miren a izquierda y derecha:

No de arriba abajo:

Le añadimos una resistencia de 10 k ohmios:

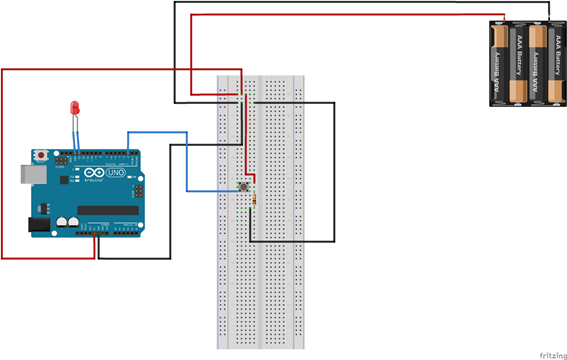

Así deberá quedar el circuito:

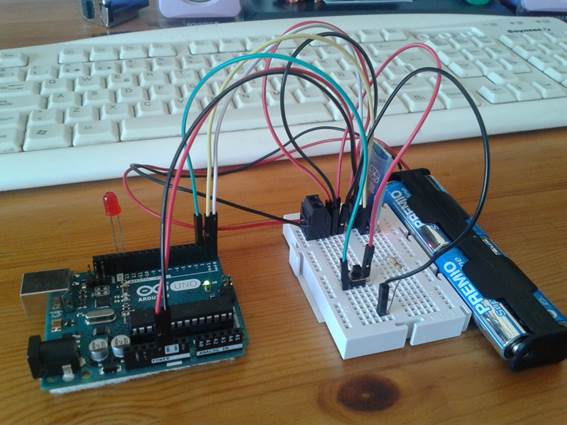

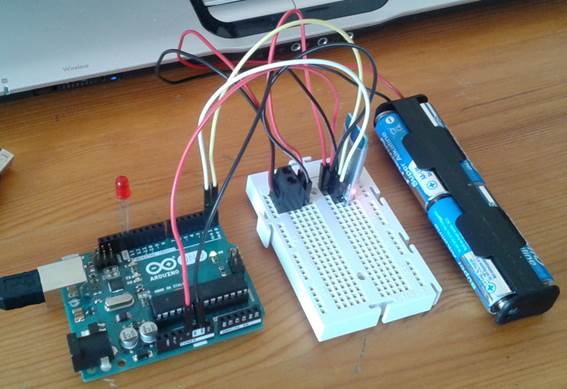

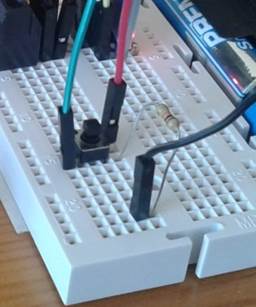

Así quedará montado:

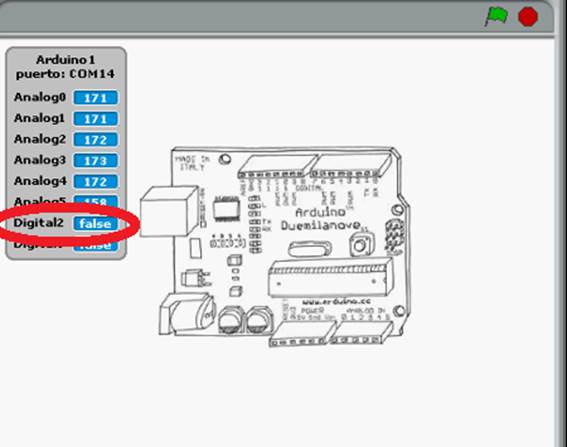

Fijémonos en que, cuando no apretamos el pulsador:

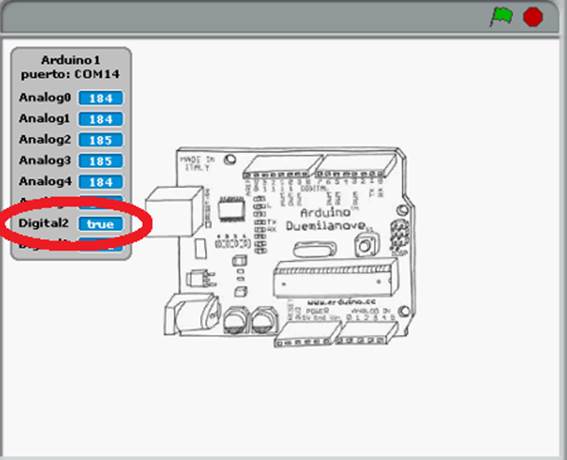

Y al pulsarlo:

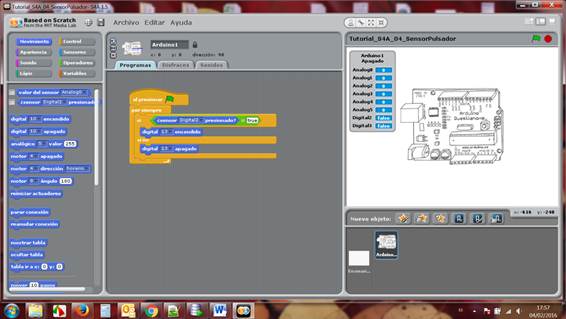

El programa que haremos será muy sencillo:



Cuando apretemos el pulsador se iluminará el led...
