Tutorial Scratch S4A 10 Entradas Analogicas Joystick.



Vamos a convertir nuestro potenciómetro del ejercicio anterior en un Joystick...



Explicación paso a paso:

SCRATCH 310 S4A ENTRADAS ANALOGICAS JOYSTICK

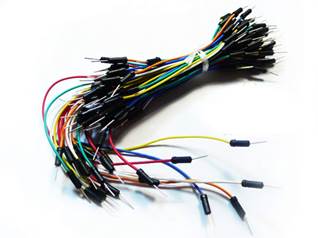

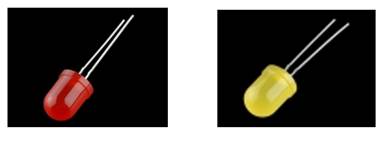

1 Arduino, 1 Led Rojo, 1 Led Amarillo, 1 Protoboard, Numerosos Cables de Colores con conectores para protoboard, 1 Bluetooth ROHS PARA ARDUINO, 2 Portabaterías con 2 x 4 Pilas, 2 Conectores de Portabaterías, 1 Potenciometro.

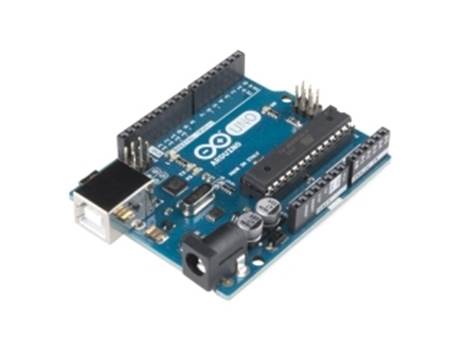

Arduino UNO Original con ATMega328

Donde encontrarlo



Donde encontrarlo



Small Breadboard

Donde encontrarlo



http://www.electan.com/images/Seeedstudio/234.jpg

Donde encontrarlo

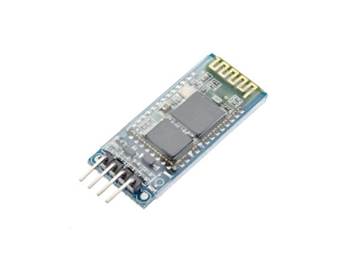

Módulo Bluetooth HC-06

Donde encontrarlo

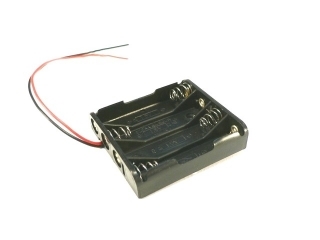

Portapilas 4 pilas tipo AA

Donde encontrarlo



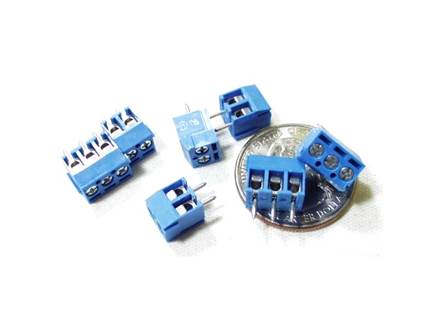

http://www.electan.com/images/PRT-08084-01.jpg

Donde encontrarlo



Main Product

Donde encontrarlo

Partimos del ejercicio anterior, donde utilizábamos un potenciómetro como entrada analógica:

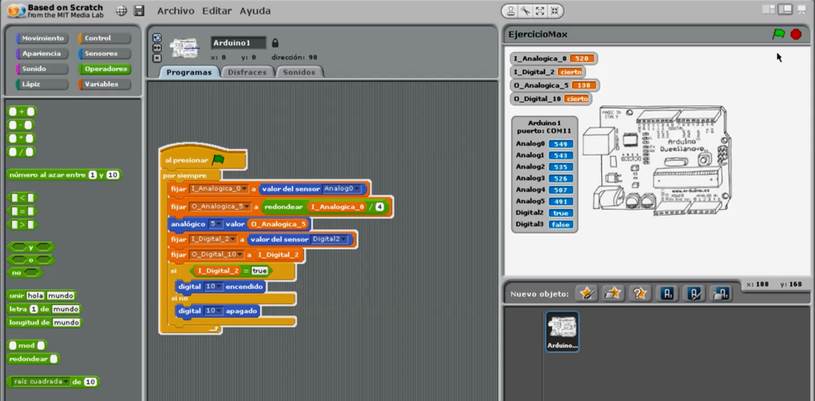

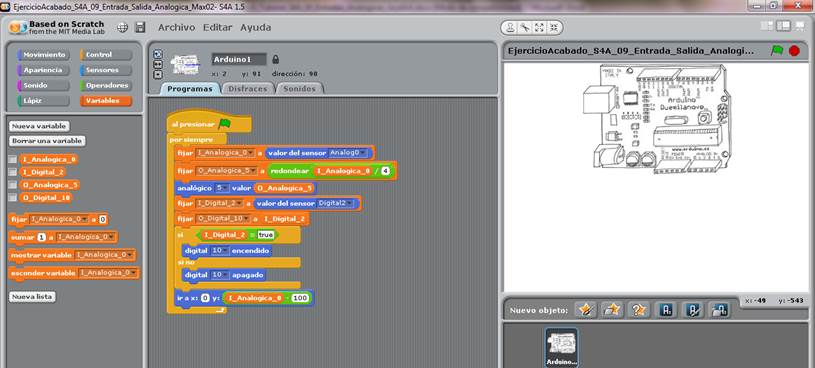

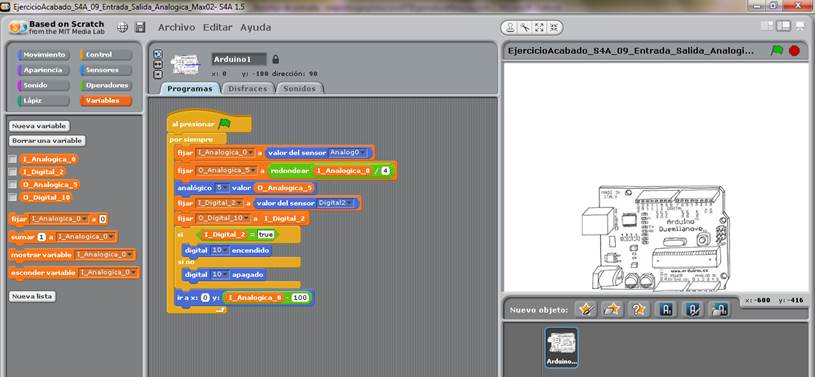

Este era el programa para que, al aumentar el valor de las entradas, aumente el valor de las salidas:



Ahora, vamos a modificar el programa para que nuestro objeto principal se mueva de arriba abajo dependiendo del valor del potenciómetro:

Añadimos:



Ahora, al aumentar el valor del potenciómetro, nuestro objeto se desplaza hacia arriba

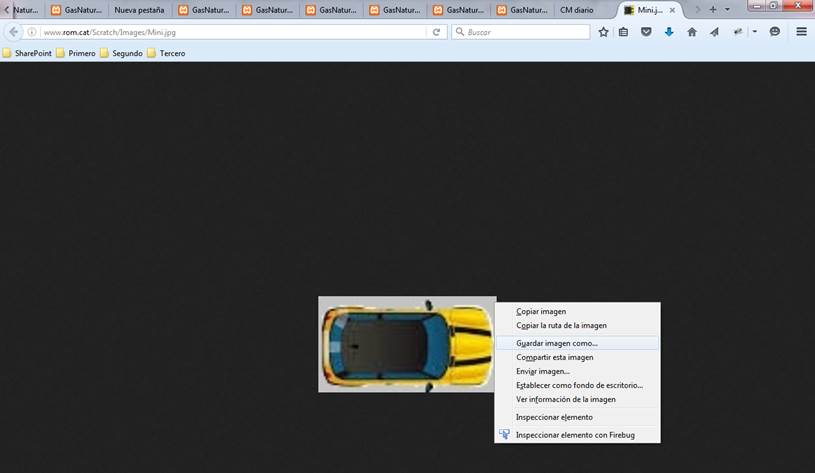

Ahora cambiamos el disfraz del objeto principal por este: http://www.rom.cat/Scratch/Images/Mini.jpg

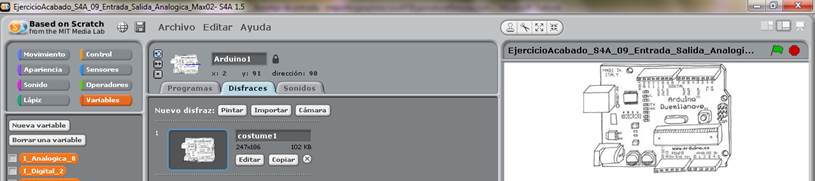

Vamos a la pestaña de disfraces:

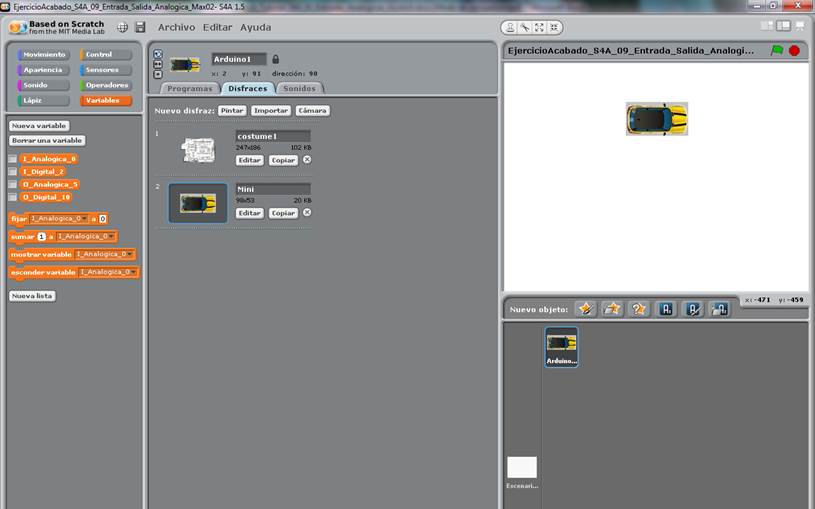

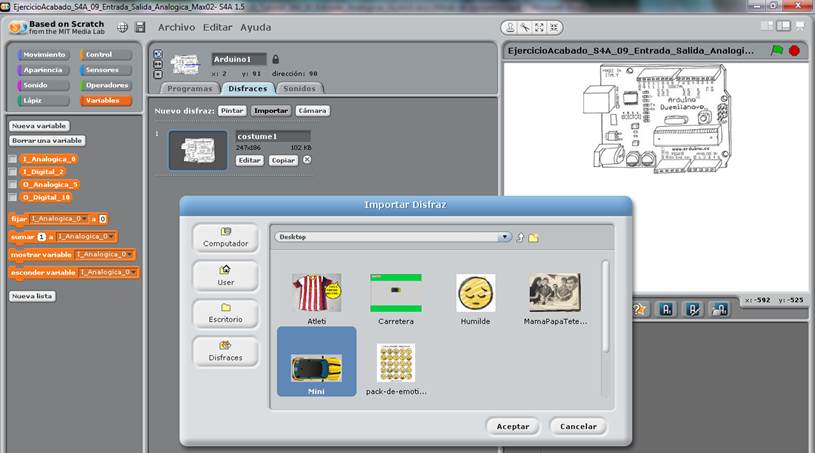

Importar...

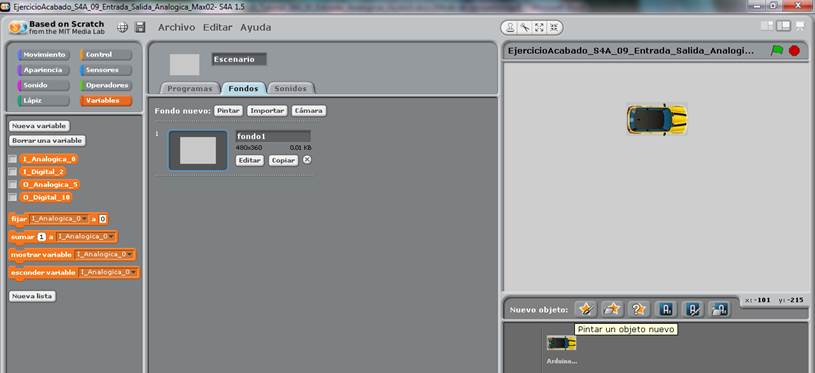

Ahora pulsamos "Escenario"



"Editar"



Lo pintamos de gris clarito.

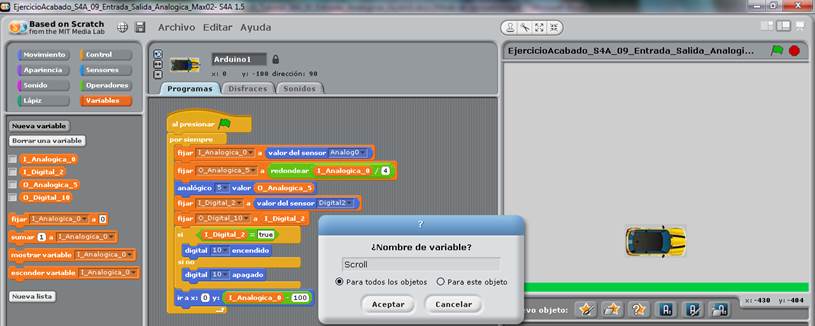

Creamos la nueva variable Scroll:



Y le damos valor 0:

Pintamos un objeto nuevo:

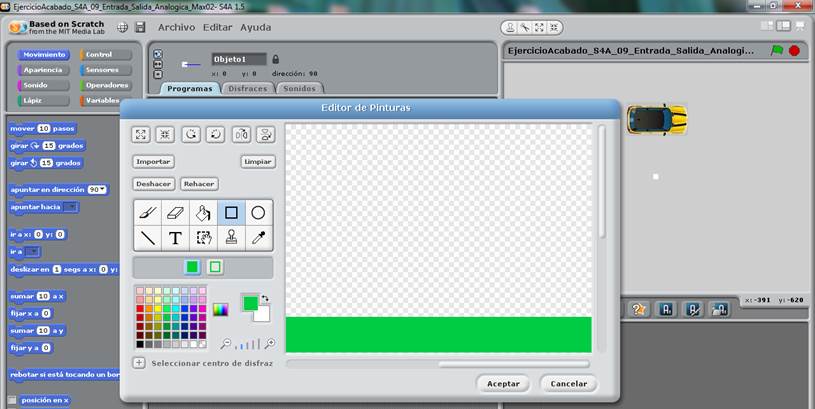

Dibujamos un rectángulo verde:

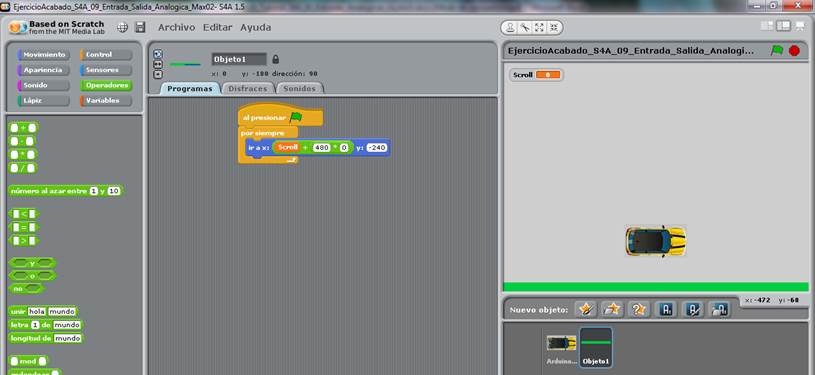

Lo programamos:

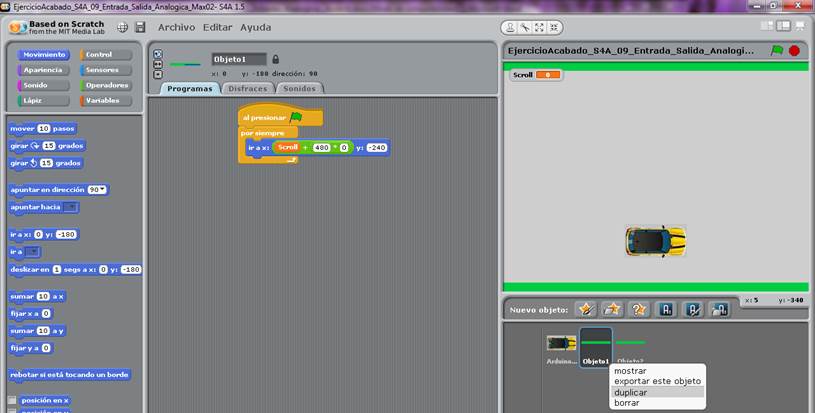

Lo duplicamos:

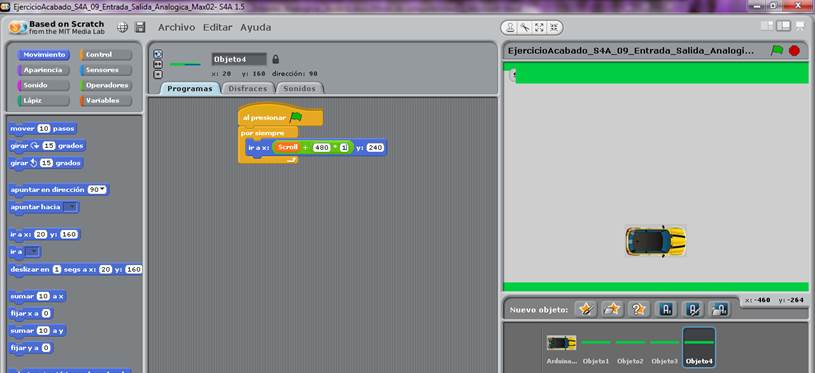

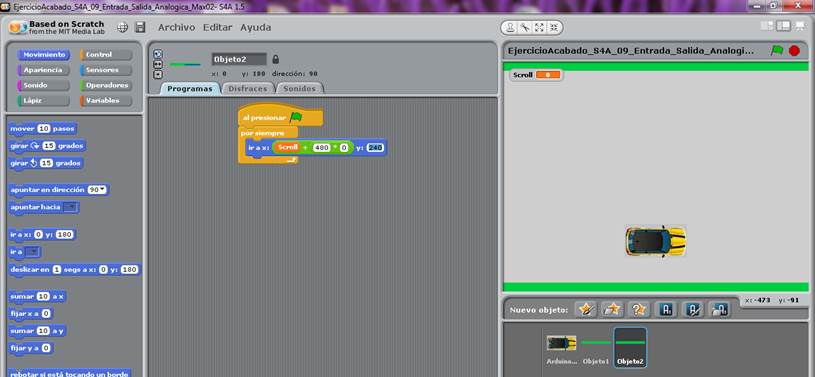

Al duplicado le modificamos el programa para que esté en la parte superior:



Duplicamos de nuevo los dos nuevos objetos:



Y, a cada uno de ellos, le cambiamos el programa: donde ponía 0 ahora es 1:

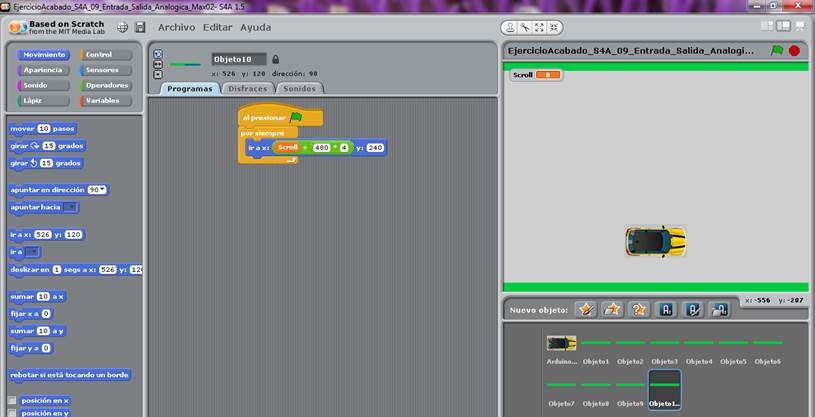

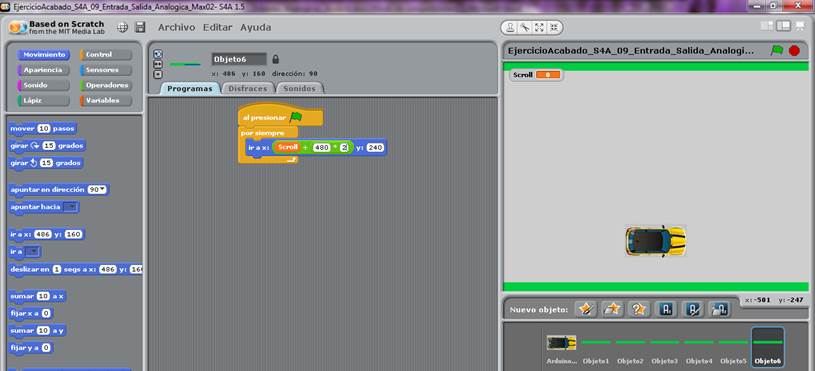

Repetimos este paso tres veces y a cada par nuevo le cambiamos el número por uno superior:



...

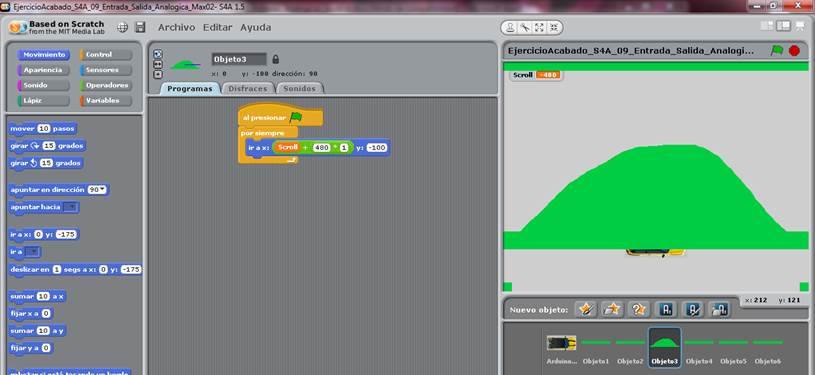

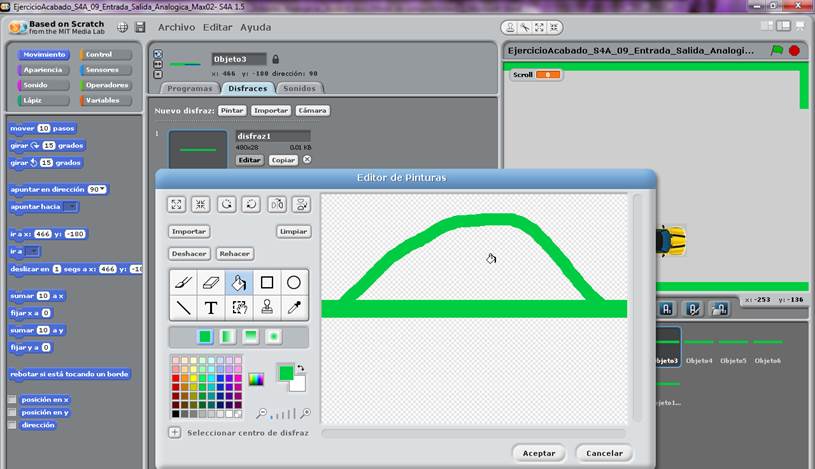

Ahora tomamos el Objeto3 y le modificamos el disfraz:

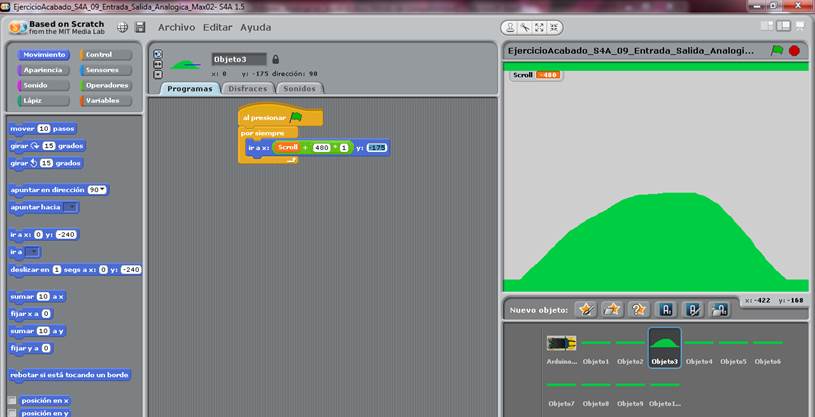

Después vamos a la programación del objeto3 y le cambiamos el valor de Y hasta que quede encajado donde estaba:

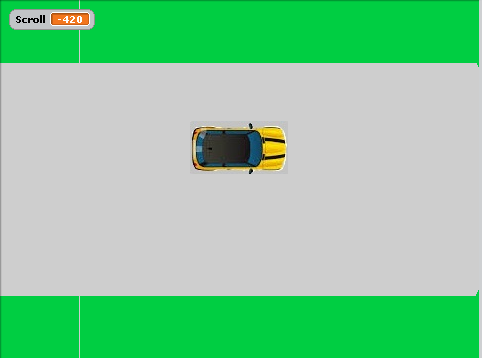

Así...





Video Resumen

Ver en YouTube

Para ver el video más lento: Configuración - Velocidad - 0,5...
